Poloautomatický zavírací stroj BDWC-520
| Kategorie: | Stroje |
|---|
Jak to funguje:

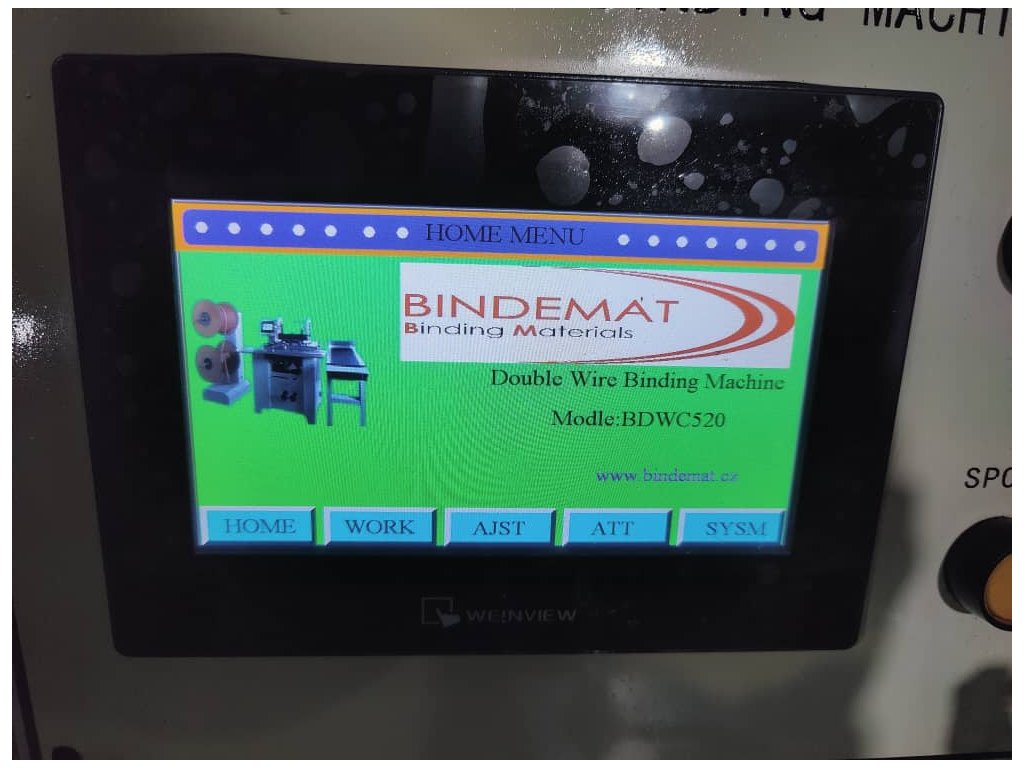

Obsluha zadá pomocí dotykové obrazovky parametry vazby: průměr spirály a její rozteč, počet oček a počet segmentů spirály na jednu vazbu, případně vložení háčku u nástěnných kalendářů.

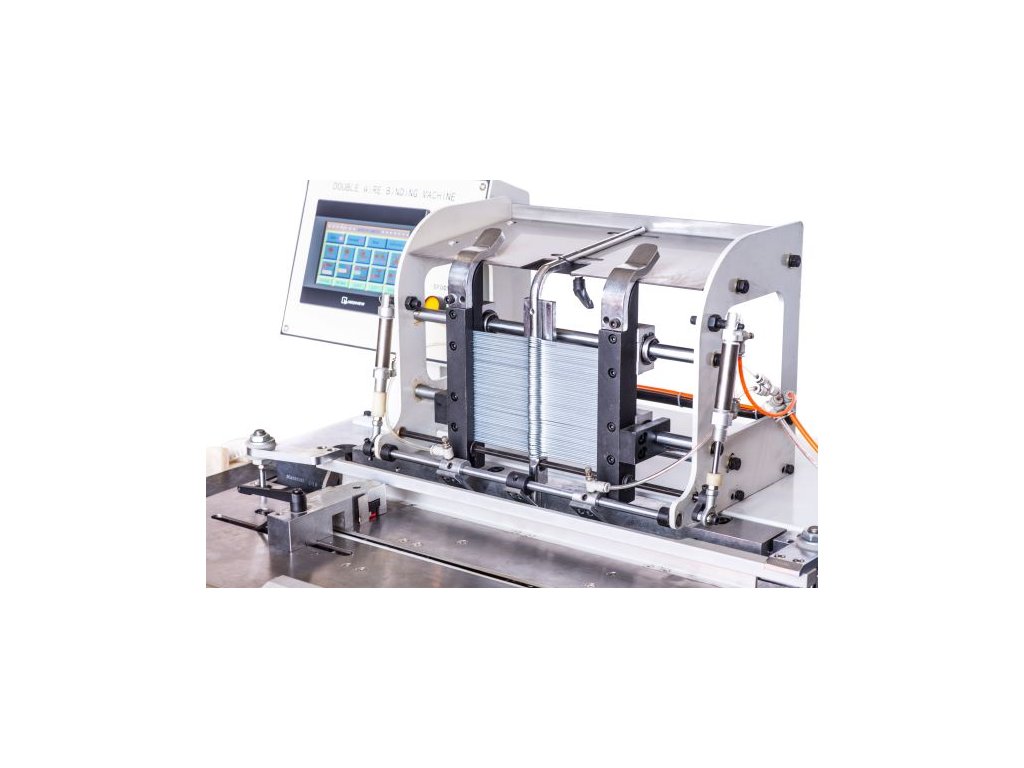

Stroj si dle těchto zadaných parametrů automaticky odvine spirálu z cívky, naseká ji na požadovanou délku a jednotlivé segmenty vsune do zavíracích čelistí. U vazby nástěnných kalendářů automatický podavač háčků vloží do vázacích čelistí ještě kalendářový háček.

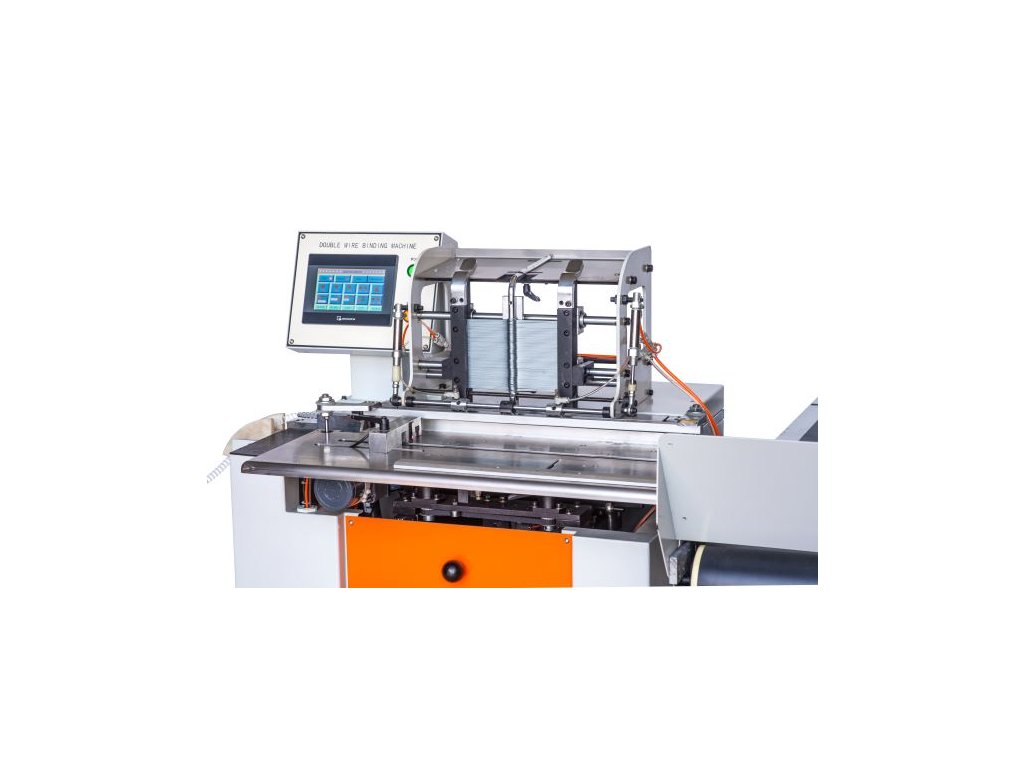

Poté obsluha položí předem naděrovaný dokument na pohyblivý pracovní stůl a sešlápne ovládací pedál. Přítlačná lišta zafixuje správnou polohu vázaného dokumentu a pohyblivá část stolu ho přesune do zavíracích čelistí otvory nad jednotlivá očka spirály. Následným sevřením vázacích čelistí pak dojde k zavření spirály.
Po rozevření čelistí následuje vysunutí svázaného dokumentu, uvolnění fixační přítlačné lišty a následně je svázaný dokument pásovým unašečem přesunut na výstupní dopravníkový pás. Proces vazby se tím značně zrychlí, poněvadž odpadá manipulace se svázaným dokumentem. Pásový unašeč lze však vypnout a svázaný dokument odebírat ze stroje po svázání ručně.
Aby výsledek vazby byl vždy dokonalý, pro jednotlivé průměry spirály 3/16"–3/4" je nutné použít odpovídající zavírací set, který tvoří horní a spodní zavírací čelist plus dělící segment.
Základní vybavení stroje tvoří automatický odvíječ spirály, separátor dělícího papíru spirály s navíječem, automatický podavač háčků, výstupní dopravníkový pás a zavírací set pro jeden průměr spirály dle přání zákazníka.
Technická specifikace:
• Rozsah průměrů dvojité kovové spirály: 3/16" – 3/4"
• Rozsah roztečí dvojité kovové spirály: 3:1" nebo 2:1"
• Maximální délka svazku: 520mm
• Minimální délka svazku: 50mm
• Maximální tloušťka svazku:16,5mm
• Vazba s jedním až pěti segmenty spirály
• Maximální výkon: 1500 vazeb za hodinu, reálný výkon závisí na druhu vázaného dokumentu a zručnosti obsluhy
• Chod stroje řízen mikroprocesorem a dotykovým displejem
• Ovládání nožním pedálem nebo mikrospínačem
• Síťové napájení: 240V; 50/60Hz
• Příkon: 0,6 kW
• Pneumatické napájení: 6-10 Atm
• Spotřeba stlačeného vzduchu: 150l / min.
• Rozměry stroj: ( VxŠxH ): 1.200 x 1.100 x 750mm
• Rozměry odvíječ spirály: ( VxŠxH ): 1.320 x 600 x 500mm
• Rozměry výstupní dopravníkový pás: ( VxŠxH ): 900 x 370 x 1.700mm
• Hmotnost: 300 kg
• Záruka: 12 měsíců
• Záruční i pozáruční servis zajištěn proškoleným technikem s mnohaletými zkušenostmi.
